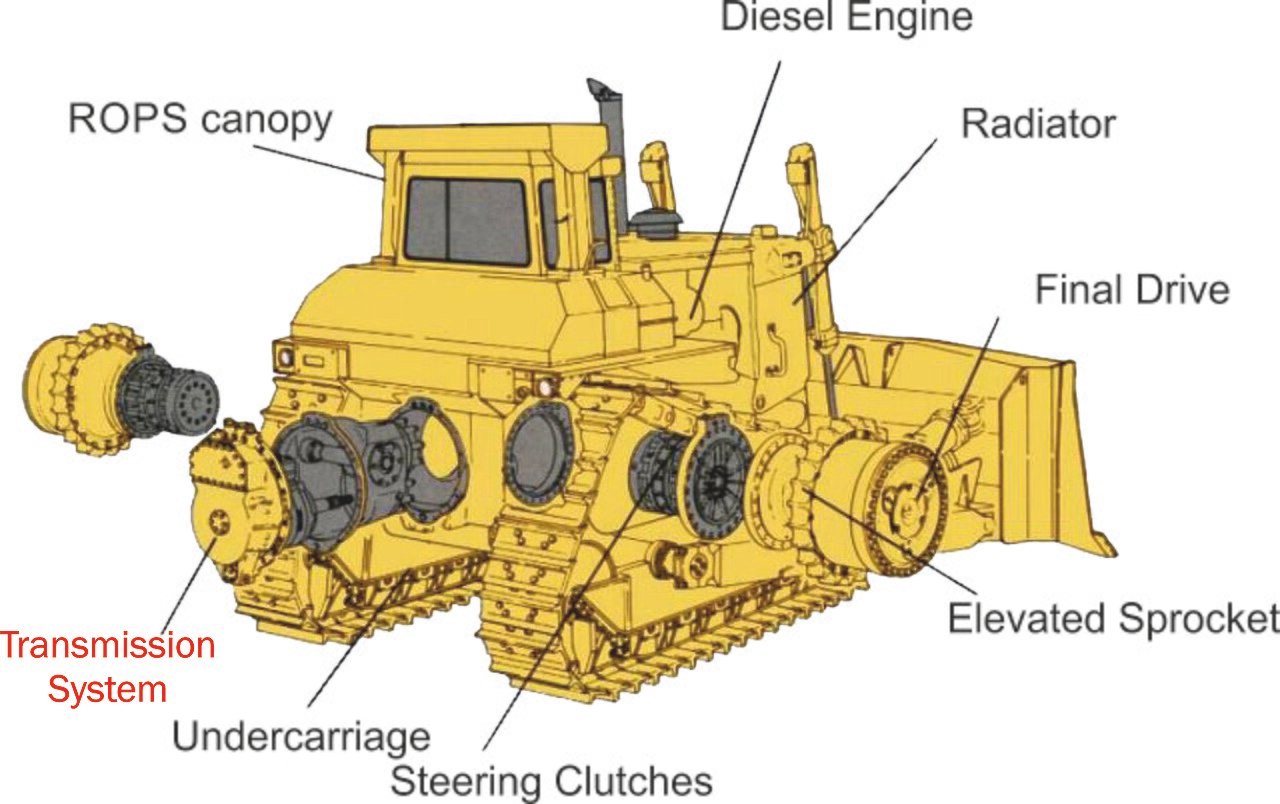

Mengenal Komponen Undercarriage: Track Shoe, Link, Roller, Idler, dan Sprocket
Undercarriage adalah fondasi alat berat track. Semua berat unit, semua gaya dorong, dan semua guncangan medan diteruskan melalui sistem ini ke tanah. Memahami fungsi setiap komponennya membantu Anda membaca pola keausan, mengambil keputusan penggantian yang tepat, dan memperpanjang umur seluruh sistem.
Track Group: Link, Pin, Bushing, dan Shoe
Track link
Mata rantai yang membentuk lintasan. Bagian atas link yang dilalui roller disebut rail. Link dibuat dari baja yang dikeraskan dan tersedia dalam versi sealed (dengan seal) atau sealed and lubricated (dengan pelumas di dalam pin).
Pin dan bushing
Pin menghubungkan link, dan bushing mengelilingi pin. Bushing bersentuhan dengan gigi sprocket. Pada rantai jenis lubricated, ada oli di antara pin dan bushing yang ditahan oleh seal. Keausan internal pin-bushing menyebabkan pitch memanjang.
Track shoe
Pelat yang dibaut ke link dan bersentuhan dengan tanah. Ada beberapa jenis:
- Single grouser: satu sirip, traksi tinggi, umum pada bulldozer.
- Double grouser: dua sirip, kompromi traksi dan kemampuan berbelok.
- Triple grouser: tiga sirip, umum pada excavator karena lebih mudah berbelok.
- Swamp shoe: lebar dan berbentuk segitiga untuk tanah lunak. Lihat bulldozer swamp.
- Rubber pad: dipasang di atas shoe baja untuk melindungi aspal.
Sprocket
Roda bergigi yang terhubung ke final drive dan menggerakkan rantai. Beberapa unit memakai sprocket satu bagian, yang lain memakai segment yang bisa diganti tanpa membongkar final drive. Keausan sprocket terlihat dari profil gigi yang meruncing.
Idler dan Recoil Spring
Idler adalah roda pengarah di ujung depan (pada excavator dan sebagian besar bulldozer). Idler terhubung ke track adjuster dan recoil spring. Track adjuster (biasanya silinder grease) mengatur ketegangan rantai, sedangkan recoil spring meredam kejutan saat benda keras masuk ke antara rantai dan idler.
Track Roller (Bottom Roller)
Roller di bagian bawah track frame yang menahan berat unit dan menjaga rantai tetap di jalur. Ada roller single flange dan double flange yang dipasang berselang-seling. Roller berisi oli dan memiliki seal di kedua sisinya.
Carrier Roller (Top Roller)
Roller di bagian atas track frame yang menopang rantai atas agar tidak melendut terlalu banyak. Excavator besar biasanya punya satu atau dua carrier roller per sisi.
Track Guard
Pelindung yang menjaga rantai tetap di jalur dan melindungi roller dari batu. Sangat penting di medan berbatu.
Pola Keausan dan Maknanya
| Pola | Kemungkinan penyebab |
|---|---|
| Bushing aus satu sisi (luar) | Keausan normal dari kontak sprocket, lebih cepat pada travel mundur intensif |
| Rail link aus tidak rata | Roller tidak berputar, unit sering bekerja di lereng ke satu sisi |
| Sisi link dan flange roller aus | Rantai tidak lurus (misalignment), banyak berbelok, track frame bengkok |
| Gigi sprocket aus di satu sisi | Misalignment, travel dominan satu arah |
| Shoe retak atau bengkok | Shoe terlalu lebar untuk medan keras, benturan |
| Keausan sangat cepat secara umum | Rantai terlalu tegang, material abrasif, kecepatan travel tinggi |
Cara Memperpanjang Umur Undercarriage
- Setel ketegangan sesuai medan. Rantai terlalu tegang adalah penyebab keausan yang paling sering diremehkan.
- Pilih lebar shoe sesuai kebutuhan. Paling sempit yang masih memberi daya apung cukup.
- Kurangi travel yang tidak perlu dan kecepatan tinggi.
- Seimbangkan arah belok dan bekerja di lereng secara bergantian bila memungkinkan.
- Bersihkan undercarriage dari lumpur dan batu, terutama di akhir shift.
- Ukur secara berkala dan catat, agar bisa merencanakan penggantian.
- Ganti roller yang bocor segera sebelum merusak link.
Untuk tanda-tanda bahwa penggantian sudah diperlukan, baca tanda-tanda undercarriage perlu diganti.
Memilih Lebar Shoe yang Tepat
Banyak pemilik memilih shoe lebar "supaya tidak amblas", padahal shoe yang terlalu lebar di tanah keras justru merugikan:
- Beban tekuk pada shoe dan baut meningkat, sehingga shoe mudah bengkok dan baut longgar.
- Gaya puntir pada link meningkat saat berbelok.
- Bobot unit bertambah dan belokan menjadi lebih berat.
Prinsip umum yang sering dipakai: gunakan shoe paling sempit yang masih memberikan daya apung dan traksi yang cukup untuk kondisi tanah Anda. Untuk tanah keras dan berbatu, shoe standar atau lebih sempit; untuk tanah lunak, shoe lebih lebar; untuk rawa, shoe swamp.
Mengukur dan Mencatat
Pengukuran undercarriage berkala, misalnya setiap beberapa ratus jam, memberikan gambaran tren keausan. Catat setidaknya:
- Pitch rantai (diukur pada beberapa link).
- Tinggi link.
- Diameter luar bushing.
- Tinggi grouser.
- Diameter tapak roller dan idler.
- Profil gigi sprocket.
Dengan data tren, Anda bisa memperkirakan kapan komponen mencapai batas keausan, merencanakan anggaran, dan memesan komponen sebelum dibutuhkan. Pemasok undercarriage dan dealer biasanya bisa membantu dengan tabel batas keausan dan alat ukur.
Ilustrasi: Satu Roller yang Merusak Banyak Komponen
Pada sebuah excavator, satu track roller mulai bocor dan akhirnya macet. Karena unit masih bisa bekerja, penggantian ditunda. Beberapa minggu kemudian, rail link di jalur roller tersebut terlihat aus tidak rata, dan flange roller sebelahnya ikut tergerus karena beban tidak lagi terdistribusi merata. Biaya yang awalnya hanya satu roller berkembang menjadi beberapa komponen. Mengganti roller yang bocor secepatnya adalah salah satu langkah paling murah untuk melindungi seluruh rantai.
Pertanyaan yang Sering Diajukan
Apa beda rantai sealed dan sealed and lubricated?
Rantai sealed hanya memiliki seal untuk menahan kotoran, sedangkan rantai sealed and lubricated juga memiliki pelumas di antara pin dan bushing sehingga keausan internal lebih lambat. Rantai lubricated umum pada bulldozer.
Kenapa satu sisi undercarriage lebih cepat aus?
Bisa karena pola kerja (sering berbelok atau bekerja di lereng ke satu arah), track frame yang tidak lurus, atau ketegangan yang berbeda antara kiri dan kanan.
Apakah boleh mengganti hanya rantai tanpa sprocket?
Bisa, tetapi jika sprocket sudah aus, rantai baru akan cepat aus juga. Evaluasi keduanya bersama.
Apakah komponen undercarriage excavator dan bulldozer sama?
Prinsipnya sama, tetapi ukuran, desain, dan bebannya berbeda. Bulldozer umumnya memakai rantai lubricated dan shoe single grouser, sementara excavator banyak memakai rantai sealed dan shoe triple grouser. Selalu cocokkan part dengan model dan nomor seri.
Bagaimana cara membersihkan undercarriage dengan aman?
Parkir di permukaan rata, matikan mesin, dan kunci kontrol sebelum membersihkan. Gunakan sekop atau air bertekanan, dan jangan pernah membersihkan saat track bergerak.
Poin Penting
- Undercarriage terdiri dari track group, sprocket, idler, roller, recoil spring, dan guard.
- Pola keausan memberi petunjuk penyebabnya.
- Setel ketegangan sesuai medan dan pilih lebar shoe yang tepat.
- Ganti roller yang bocor segera untuk melindungi komponen lain.
- Ukur secara berkala untuk merencanakan penggantian.
Penutup
